HSメタルマスク
レーザーメタルマスク
LNFPメタルマスク
FITメタルマスク
MWメタルマスクNEW
■ HSメタルマスク
~ 高品質・短納期・低価格を実現! ~
HSメタルマスク拡大図1
HSメタルマスク拡大図2
壁面粗さ Rz=1.5~2.0μm
◆電解研磨をかけることなく独自の特殊加工により開口部壁面の平滑性を実現

  はんだペーストの抜け性を向上

◆電解研磨加工品とは違い、従来のレーザーメタルと変わらない短納期・低価格を実現





■ レーザーメタルマスク
~ 高寸法性・高精度 ~
LMマスク拡大図
レーザー加工機
VIAメタルスペック
SMTメタルスペック
◆短納期対応によりファインピッチQFP対応可能

◆SMT向けメタルの他、VIAメタルの対応も可能





■ LNFPメタルマスク
~ はんだペーストの抜け性を重視したメタルマスク ~
LNFPメタルマスク拡大図
はんだ重量/版開口体積比
マスク特性表
◆特殊メッキ加工によりメタル面にはんだペーストの付着を少なくして離型性を向上

◆はんだペーストの抜け性を向上。





■ FITメタルマスク
~ ペーストにじみを解消 ~
FITメタルマスク拡大図
従来品と比較
FITメタルマスクモデル図
樹脂層のモデル図拡大
◆プリントサイド面へ特殊樹脂加工を施すことにより、接触がソフトになり印刷物への密着性が向上

  ペーストのにじみ解消だけでなく印刷直線性やはんだペーストの抜け性が改善された高品質メタルマスク

◆SUS板厚、樹脂の厚み、加工サイズなど、用途に応じて設計可能なシステム





■ MWメタルマスクNEW
~ フラックス裏回り防止効果とはんだ抜け性の向上 ~
MWコート特性比較表
MWコート開設

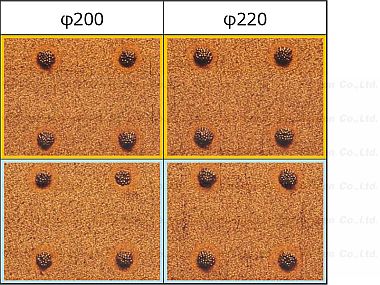

MWコートドットパターン印刷比較1
MWコートドットパターン印刷比較2
◆ドットパターン印刷比較:板厚0.12mm

◆摩擦抵抗の大きい狭小パターンでも安定した塗布量
